Czujnik położenia wałka rozrządu odpowiada za sygnał, bez którego sterownik silnika łatwo gubi synchronizację wtrysku i zapłonu. Gdy zaczyna szwankować, auto może odpalać długo, szarpać na biegu jałowym albo wejść w tryb awaryjny, ale podobne objawy daje też uszkodzona wiązka czy problem z rozrządem. Poniżej rozkładam temat na praktyczne części: działanie, objawy, diagnostykę, koszty i to, kiedy nie ma sensu wymieniać części w ciemno.
Najważniejsze jest odróżnienie awarii czujnika od problemu z synchronizacją silnika
- Sensor wałka przekazuje do ECU informację o położeniu wałka i pomaga dobrać wtrysk oraz zapłon.
- Najczęstsze objawy to dłuższy rozruch, falowanie obrotów, spadek mocy, check engine i tryb awaryjny.
- Kody P0340 i P0341 sugerują problem z sygnałem, ale winna bywa też wiązka, wtyczka albo rozrząd.
- Sama część zwykle kosztuje około 50-500 zł, a robocizna najczęściej 100-400 zł.
- Najpierw sprawdza się zasilanie, masę, przewody i przebieg sygnału, dopiero potem wymienia element.
Jak działa czujnik położenia wałka rozrządu

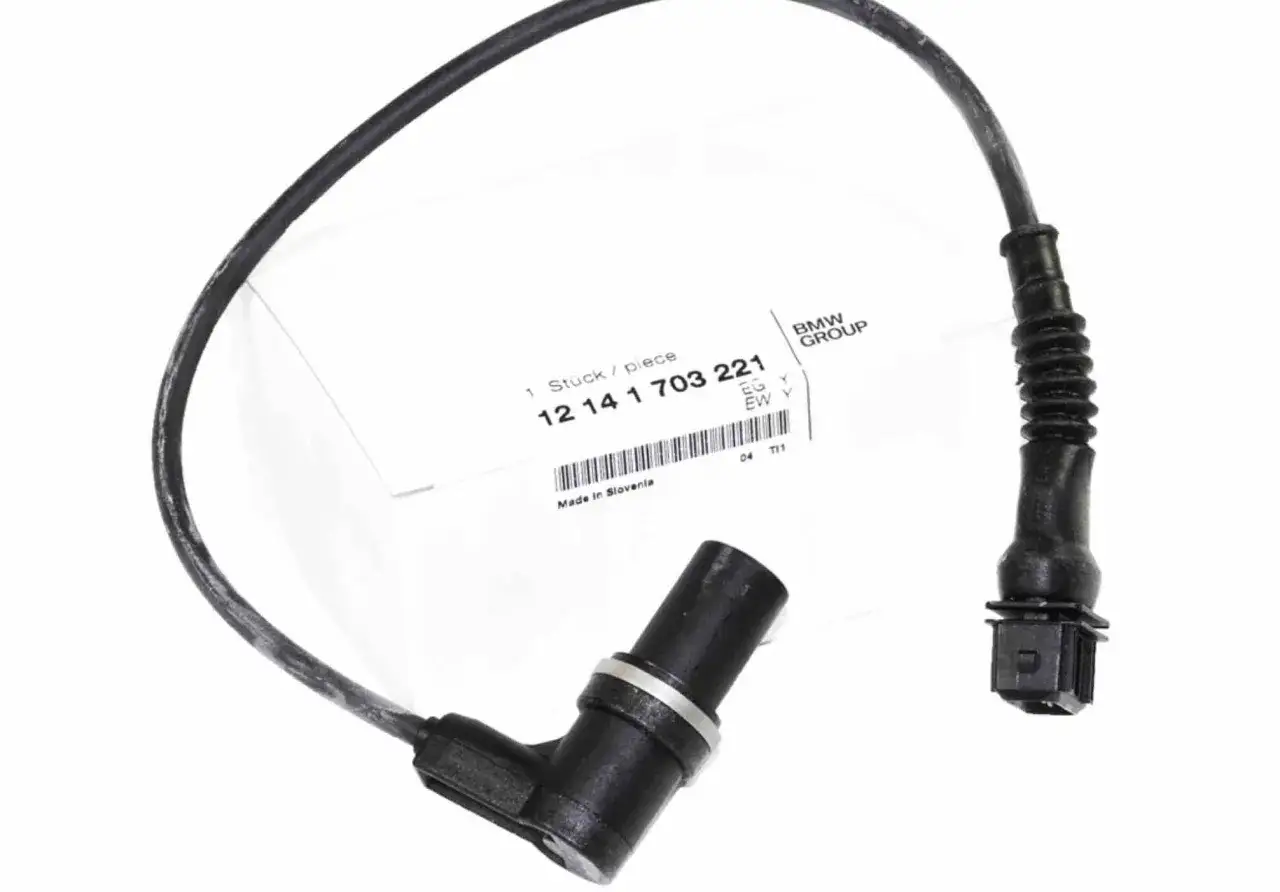

W praktyce to niewielki element, który odczytuje pozycję wałka i przekazuje ją do sterownika silnika, czyli ECU. Na tej podstawie komputer wie, który cylinder jest w odpowiednim momencie pracy i może precyzyjniej sterować wtryskiem paliwa, zapłonem oraz, w silnikach z VVT, także zmiennymi fazami rozrządu. VVT to układ, który przesuwa moment otwierania zaworów zależnie od obciążenia i obrotów, żeby poprawić elastyczność oraz spalanie.
Najczęściej spotykam dwa rozwiązania:
- Czujnik Halla - daje sygnał cyfrowy i potrzebuje zasilania, dlatego dobrze radzi sobie również przy rozruchu i niskich obrotach.
- Czujnik indukcyjny - generuje sygnał na podstawie zmian pola magnetycznego, zwykle jest prostszy, ale jego wyraźność zależy od prędkości obrotowej.
W obu przypadkach liczy się nie tylko sam sensor, ale też koło sygnałowe, odstęp montażowy i stan przewodów. Jeśli któryś z tych elementów zawiedzie, sterownik dostaje zniekształcony obraz pracy silnika. To właśnie dlatego objawy awarii bywają mylące, a przejście do symptomów ma tu największy sens.
Objawy awarii, których nie warto lekceważyć
Najczęściej zaczyna się niewinnie: auto odpala dłużej niż zwykle albo po rozgrzaniu chwilowo traci równe obroty. Z czasem pojawiają się szarpanie, falowanie biegu jałowego, spadek mocy i zapalona kontrolka silnika. W skrajnych przypadkach jednostka potrafi zgasnąć podczas jazdy albo przejść w ograniczony tryb pracy.
| Objaw | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Dłuższy rozruch | Sterownik nie dostaje pewnego sygnału synchronizacji | Akumulator, wtyczkę, przewody, kod błędu |
| Falowanie obrotów | Sygnał z wałka jest niestabilny albo zakłócany | Instalację elektryczną, zabrudzenie sensora, rozrząd |
| Szarpanie i spadek mocy | ECU pracuje na trybie zastępczym | Odczyt błędów, czujnik wału korbowego, szczelność dolotu |
| Check engine i tryb awaryjny | Wykryta usterka obwodu lub niewiarygodny sygnał | P0340, P0341 i parametry bieżące |
| Gaśnięcie po rozgrzaniu | Usterka termiczna sensora lub przewodów | Wiązkę przy silniku, wtyczkę, ślady oleju |
W mojej praktyce to właśnie kombinacja objawów jest ważniejsza niż pojedynczy symptom. Samo szarpanie nie przesądza o winie sensora, ale jeśli dochodzi do niego problem z odpalaniem i błędami synchronizacji, sprawa robi się dużo bardziej prawdopodobna. Następny krok to już diagnostyka, bo tutaj najłatwiej popełnić kosztowny błąd.
Błąd P0340 i podobne kody nie zawsze mówią całą prawdę
P0340 zwykle wskazuje na problem z obwodem lub sygnałem czujnika wałka, a P0341 sugeruje, że sygnał jest poza oczekiwanym zakresem albo ma złą charakterystykę. To jednak nie jest wyrok dla samego sensora. Taki zapis może wywołać też przerwany przewód, skorodowana wtyczka, słaba masa, rozciągnięty łańcuch rozrządu albo rozjechana synchronizacja z czujnikiem wału korbowego.- P0340 - sterownik nie widzi sygnału albo widzi go z przerwami.
- P0341 - sygnał istnieje, ale jego przebieg nie zgadza się z oczekiwanym wzorcem.
- Tryb awaryjny - silnik ogranicza osiągi, żeby nie dopuścić do większych zakłóceń pracy.
Jeśli błąd wraca od razu po skasowaniu, zwykle nie ma sensu zaczynać od zgadywania. Najpierw trzeba ustalić, czy problem jest elektryczny, mechaniczny czy leży po stronie samego rozrządu. Właśnie dlatego w kolejnym kroku pokazuję prostą kolejność sprawdzania, którą stosuję, gdy nie chcę wymieniać części na ślepo.
Jak sprawdzam sygnał bez zgadywania
Zanim odłączę portfel od auta, sprawdzam trzy rzeczy: zasilanie, masę i sam sygnał. W wielu samochodach to wystarcza, żeby odsiać uszkodzony sensor od problemu w instalacji.
- Odczytuję błędy OBD2 i zapisuję kody razem z parametrami bieżącymi.
- Oglądam wtyczkę, wiązkę i okolice czujnika pod kątem oleju, pęknięć oraz zielonego nalotu na pinach.
- Sprawdzam zasilanie i masę multimetrem, bo bez tego łatwo pomylić awarię sensora z przerwą w obwodzie.
- Jeśli mam dostęp do oscyloskopu, oceniam kształt przebiegu, a nie tylko obecność napięcia.
- Porównuję sygnał wałka z odczytem z czujnika wału korbowego, bo oba elementy pracują razem.
| Narzędzie | Po co je używam | Na co uważać |
|---|---|---|
| OBD2 | Odczyt kodów i parametrów bieżących | Sam błąd nie wskazuje jeszcze winnej części |
| Multimetr | Sprawdzenie zasilania, masy i ciągłości przewodów | Nie pokaże wszystkich zakłóceń sygnału |
| Oscyloskop | Ocena przebiegu z czujnika | Wymaga doświadczenia, ale daje najwięcej informacji |
Jeżeli czujnik siedzi w głowicy, często trafia na niego olej przez nieszczelną uszczelkę albo pokrywę zaworów, a to już potrafi zakłócić pracę złącza. Gdy przebieg jest niestabilny tylko po rozgrzaniu, podejrzewam też uszkodzenie termiczne przewodów. Po takiej weryfikacji dopiero ma sens rozmowa o wymianie i kosztach.
Wymiana i koszty w Polsce

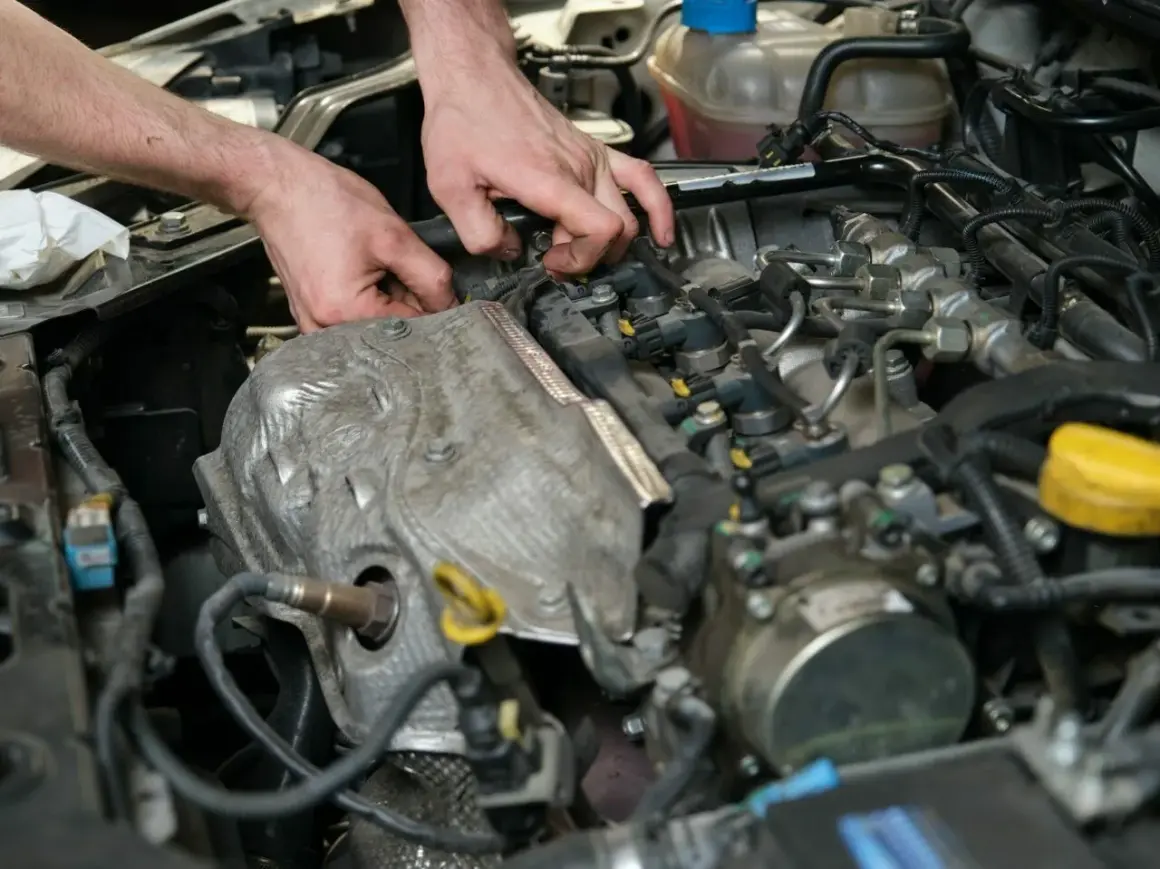

W prostych konstrukcjach wymiana bywa banalna: wypięcie wtyczki, jedna śruba, nowy element i skasowanie błędu. W trudniejszych silnikach dostęp jest kiepski, a do sensora trzeba dojść od strony grodzi, kolektora albo osprzętu, więc robocizna potrafi kosztować więcej niż sama część. Czas naprawy też jest różny: od kilkunastu minut do ponad godziny, jeśli trzeba rozebrać pół komory.
| Pozycja | Typowy zakres | Kiedy rośnie |
|---|---|---|
| Nowy sensor | około 50-500 zł | auta premium, rzadkie wersje, oryginał |
| Robocizna | około 100-400 zł | słaby dostęp, demontaż osprzętu, dodatkowa diagnostyka |
| Całość | najczęściej 150-900 zł | silniki z utrudnionym dostępem i problemem wtórnym |
Ja zwracam uwagę na jedną rzecz: najtańszy zamiennik nie zawsze jest oszczędnością. Jeśli elektronika sensora pracuje niestabilnie, auto potrafi wrócić z tym samym błędem po kilku dniach. Lepiej wybrać część sprawdzonego producenta niż oszczędzać kilkadziesiąt złotych i płacić za drugą robociznę.
Po montażu w nowszych autach czasem potrzebna jest jeszcze adaptacja lub jazda próbna z odczytem parametrów, bo sterownik uczy się nowych wartości synchronizacji. To nie jest reguła, ale jeśli po wymianie kontrolka wraca, nie zakładaj od razu, że nowa część jest wadliwa.
Na co patrzę po naprawie, żeby problem nie wrócił
Jeżeli po wymianie objawy nadal wracają, zwykle problem nie leży już tylko w samym sensorze. Wtedy sprawdzam rzeczy, które najczęściej psują cały obraz synchronizacji, choć na pierwszy rzut oka wyglądają jak drobny detal.
- stan przewodów przy silniku i pod osłonami;
- olej w złączu, pęknięta uszczelka i nalot na pinach;
- luzy lub rozciągnięty łańcuch albo pasek rozrządu;
- czujnik wału korbowego, bo oba sygnały pracują razem;
- elektrozawory zmiennych faz rozrządu i ciśnienie oleju;
- napięcie ładowania, masy oraz stan akumulatora.
W silnikach z VVT to ważne szczególnie dlatego, że sterownik porównuje realne położenie wałka z wartością oczekiwaną. Jeśli fazator pracuje z opóźnieniem albo olej jest zbyt gęsty, błąd może wracać mimo wymiany czujnika. Wtedy naprawa sensora była tylko połową historii.
Co zapamiętać, zanim zamówisz nowy sensor
Jeśli mam zostawić jedną praktyczną zasadę, to tę: czujnik wałka rozrządu wymieniam dopiero wtedy, gdy mam choć minimalne potwierdzenie, że problem rzeczywiście leży po jego stronie. To zwykle oszczędza czas, pieniądze i nerwy, bo w wielu autach winna okazuje się wiązka, rozrząd albo drugi czujnik synchronizacji.
- Najpierw odczyt błędów i oględziny, potem zakupy.
- Jeśli auto ma słaby dostęp, dolicz koszt demontażu osprzętu.
- Przy częstych powrotach błędu sprawdzaj też wał korbowy i fazy rozrządu.
Dobrze przeprowadzona diagnoza zwykle jest tańsza niż dwie niepotrzebne wymiany. I właśnie na tym polega rozsądna naprawa: nie tylko na wymianie części, ale na zrozumieniu, dlaczego sterownik zaczął zgłaszać błąd.
